前震地震波
加速度1,580ガルもあり通常想定されている極稀地震400ガルの4倍!
地震力Q、変位d結果
3Ⅾ結果
前震で一部損壊で全体では問題ないようですが本震では一寸危惧されます。
ただ制振ダンパーはまだ未設置です。
今まで構造的に耐震等級3クリアできるか懸念されるプランを
通常の大地震より相当大きい熊本益城前震波、連続して本地震波を入力して
、また制震ダンパーを追加して倒壊シュミレーションで安全を確認していました。
今回新バージョンで大幅に計算時間が短縮されたこともあり
見直しも含めて順序たてして報告したいと思います。
まずは建築基準法による地震力
極稀地震波によるシュミレショーン
数百年(500年、100年とも言われています)に一度発生するかもしれない地震
地震波加速度は300~400ガル程度
地震力と変位の結果
3Ð結果
吹き抜け壁の挙動が激しい
最終結果の考察
wallstatでは小屋組による影響は少ないので水平梁組入力としています。
ただ今回のサンプルのように吹抜があるとどうしたものかと思い
一つ一つ束柱母屋を入力して小屋組架構をしてシュミレーションしてみました。
それで正しいのか不安はよぎりますが結果としては
今までの熊本地震より相当弱い極稀地震なので変位はわずかのようです。
1/120以下に納まっています。
ただやはり吹抜立ち上がり壁の挙動は不安のようです。
私にパワーを与えてくれる。好きな花言葉で、花束をつくってみましょう!!
【かすみ草】清らかな心、魅力、無邪気、幸福
ブーケやフラワーアレンジメントの名わき役として愛される、カスミソウ。ピュアな花嫁を演出する花として、ウェディングブーケや神父の花冠にもよく使われます。
【すずらん】純愛、純潔、幸福の再来
名前の通り、小さな鈴のような花がとっても可憐。明るく、清らかなイメージの花言葉がウェディングにぴったりで、イギリス皇太子さまの結婚式でも使われ話題に。
┗【カラー】清純、乙女のしとやかさ、素晴らしい美しさ
すっきりと洗練された姿が印象的。名前の由来は、ギリシャ語で「美しい」という意味の「Calla」と、修道女の襟に似ているので「襟」という意味の「Collar」から名前が付いたという説があります。
【マーガレット】真実の愛、信頼、恋占い
マーガレットは「好き、嫌い、好き、嫌い…」の花占いでおなじみ。小ぶりで可愛らしく、ナチュラル感があるので、ブーケはもちろん、ボトルなどに無造作に生けても絵になりますね。
【バラ】愛情、美
花の女王とも呼ばれる人気の高いバラ。2000年以上昔から人と関わりがあり、現在ではなんと約15,000種類以上もの品種があるそう。色によっても花言葉が変わる代表的な花のひとつです。
赤・・情熱、愛情、美
白・・純潔、私はあなたにふさわしい、深い尊敬
ピンク・・上品、感謝、幸福
オレンジ・・絆、信頼
【スイートピー】門出、優しい思い出
19世紀のイギリス王朝でアレクサンドラ王妃が愛したことで有名になったスイートピー。花からほのかな甘い香りが漂い、リラックス効果も発揮します。
【ミモザ】友情、豊な感受性
鮮やかなイエローカラーが目を惹くミモザ。海外では春を告げる花としても知られ、女性への感謝の気持ちを込めて、ミモザの花束をプレゼントする習慣もあるそうです。
【ライラック】思い出、友情、謙虚
ライラックの花びらは通常4枚なのですが、5枚のものを見つけて黙って飲み込むと、愛する人と永遠に結ばれるという言い伝えが♪紫と白、それぞれ色ごとに花言葉があります。
紫・・恋の芽生え、初恋
白・・青春の歓び、無邪気
季節で出回る旬の花というだけではなく、花言葉に注目してオリジナル花束を作ると、より満足感の高い花束ができあがりそうです。
素敵な花言葉に心を寄せて、あなたの暮らしにもオリジナル花束を迎え入れてみてくださいね♪
以前から気になっていましたサンプルの倒壊シュミレーションを実施することにしました。
入力にも相当な時間を要します、柱・梁1本でも柱頭柱脚梁端金物仕様を入力しなければなりません、
(アーキ構造計算ソフトとの連動もできるようですが今後の課題です)
入力後の計算時間も約30分前後かかっていましたが新バージョンでは10分の一の速さに
なったことの検証もしてみましょう。
平屋・中央部に吹き抜けがあるサンプルです。
ほぼ総2階のプランは構造上問題というか懸念される不安要素が少ないと考えられます。
ただリビングが大空間の場合は不安がよぎります。
(以前も何度かこの問題はとりあげていました。)

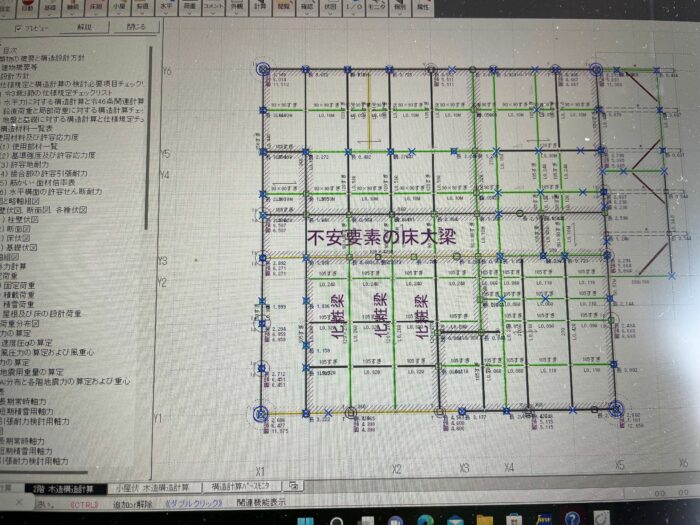

床梁の長さが3.25間、3間超えると一寸不安になります。
